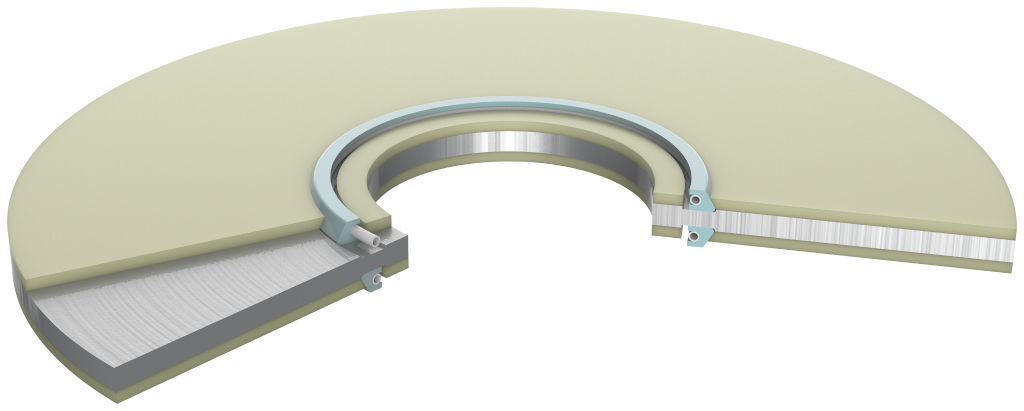

Les kits d'isolation pour bride Guardian Performer ICA utilisent un support métallique sur lequel les couches d'isolation GRE sont appliquées. Les matériaux GRE, disponibles dans les styles G10 (FR4) et G11 (FR5), sont une excellente barrière isolante et offrent en même temps une résistance mécanique et chimique considérable, permettant son utilisation dans un large gamme d'applications. Le joint Lip Seal en PTFE assure une étanchéité de haute qualité grâce à son ancrage sur le métal. Ce kit d'isolation pour bride peut être utilisé sur les brides RF, FF et RTJ pour remplacer le joint phénolique qui sont inefficace. Les kits d'isolation de bride Guardian Performer ICA conviennent jusqu'à 200°C selon les normes ANSI 150 - 2500 # et API 2 - 10K # et PN 420 #.
| ASTM |
TEST METHOD |
G10 (FR4) |
G11 (FR5) |
| D149 |
Dielectric Strength KV/mm Short Time |
29.5 ÷ 31.5 |
19.7 |
| D695 |
Compressive Strength (Kpsi) |
65 |
50 |
| D790 |
Flexural Strength (Kpsi) |
65 |
57 |
| D638 |
Tensile Strength (Kpsi) |
50 |
41 |
| D570 |
Water Adsorption (%) |
0.05 |
0.10 |
--
|
Temperature - Operating |
-45°C to +200°C |
-130°C to +150°C |
| -- |
ANSI Gasket Pressure Range |
Classes 150 ÷ 2500 psi |
|
| -- |
API Gasket Pressure Range |
API 2000÷10000 psi |
|
| -- |
PN Gasket Pressure Range |
PN 6 ÷ 420 |
|
| Sealing Element |
Temperature - Operating |
| PTFE |
Cryogenic to +274°C |
| NBR |
-40°C to +120°C |
| FKM |
-29°C to +200°C |
