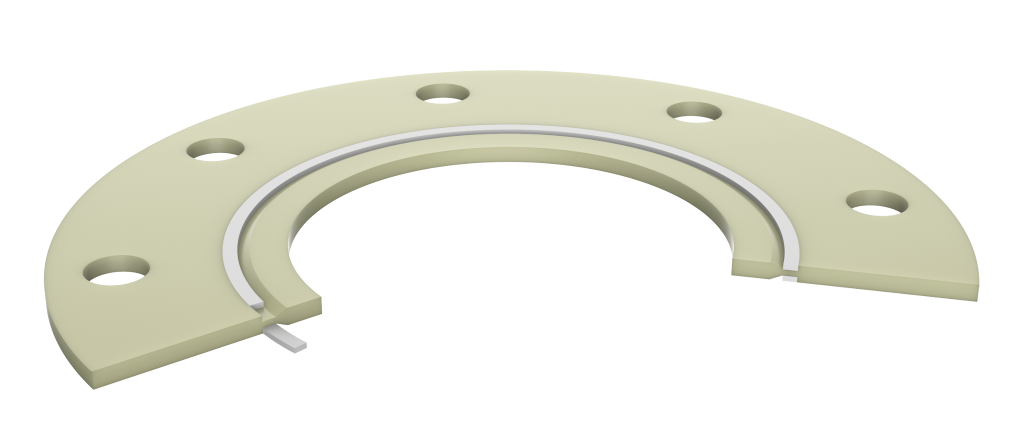

Le kit d'isolation Guardian Premium est conçu pour les brides RF et FF ANSI 150-1500 # et API 2-5K. Fabriqué avec un rétenteur laminé de GRE, le joint est convient pour le gaz naturel, l'huile et d'autres milieux à base d'hydrocarbures jusqu'à 200 º C (valeur de température sur le GRE G11 (FR5) avec l'élément d'étanchéité en FKM ou en PTFE). La conception standard est rondelle simple.
• Anneau de rétention épesseur 3.00 mm
◦ Option B: G10 (FR4)
◦ Option C: G11 (FR5)
• Élément d'étanchéité
◦ Option A: PTFE
◦ Option B: NBR
◦ Option C: FKM
• Manches
◦ Option B: GRE G10 (FR4)
◦ Option B: GRE G11 (FR5)
• Épaisseur de rondelles 3.00 mm
◦ Rondelles isolantes
▪ Option B: GRE G10 (FR4)
▪ Option C: GRE G11 (FR5)
◦ Acier au carbone plaqué zinc
| ASTM | MÉTHODE D’ESSAI | G10 (FR4) | G11 (FR5) |
| D149 | Rigidité diélectrique KV/mm Temps court | 29.5 ÷ 31.5 | 19.7 |
| D695 | Résistance à la compression (Kpsi) | 65 | 50 |
| D790 | Résistance à la flexion (Kpsi) | 65 | 57 |
| D638 | Traction (Kpsi) | 50 | 41 |
| D570 | Adsorption d'eau (%) | 0.05 | 0.10 |
| -- | Température-fonctionnement | -130°C to +150°C | -45°C to +200°C |
| -- | ANSI Gamme de pression de joint | Classes 150 ÷ 1500 psi | |
| -- | API Gamme de pression de joint | API 2000÷5000 psi | |
| -- | PN Gamme de pression de joint | PN 6 ÷ 250 |
| Élément d'étanchéité | Température-fonctionnement |
| PTFE | Cryogénique à +274°C |
| NBR | -40°C to +120°C |
| FKM | -29°C to +200°C |
