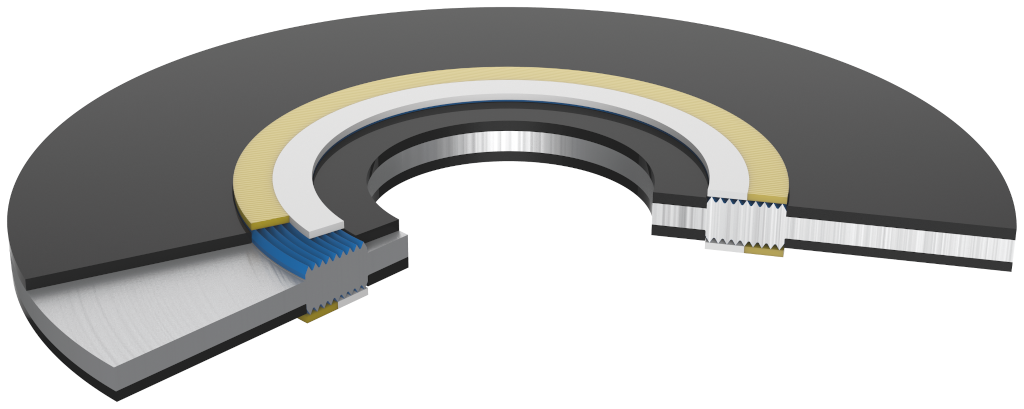

Guardian Performer FIRE ICP est le kit d'isolation pour bride qui fourni une solution adaptée en même temps pour l'isolation électrique de la bride et la configuration Fire Safe. Guardian Performer FIRE ICP répond en fait au standard Fire Test API 6FB Third Edition. Guardian Performer ICP est composé par un coeur an acier recouvert de résines GRE. Grâce à sa composition spéciale, le joint peut être installé sur les brides RF, FF et RTJ jusqu'à 200 ° C selon les normes ANSI 150 - 2500 # et API 2 - 10K # et PN 420 #. Le kit d'isolation pour bride Guardian Performer FIRE ICP est particulièrement indiqué dans les services avec des fluides critiques, avec un pH élevé ou avec la présence de H2S. Grâce au double joint, il est en effet capable d'offrir un niveau d'émission extrêmement faible qui respecte les limites les plus strictes. Les canons et les rondelles sont disponibles dans différents matériaux.
| ASTM |
TEST METHOD |
G10 (FR4) |
G11 (FR5) |
| D149 |
Dielectric Strength KV/mm Short Time |
29.5 ÷ 31.5 |
19.7 |
| D695 |
Compressive Strength (Kpsi) |
65 |
50 |
| D790 |
Flexural Strength (Kpsi) |
65 |
57 |
| D638 |
Tensile Strength (Kpsi) |
50 |
41 |
| D570 |
Water Adsorption (%) |
0.05 |
0.10 |
| -- |
Temperature - Operating |
-130°C to +150°C |
-45°C to +200°C |
| -- |
ANSI Gasket Pressure Range |
Classes 150 ÷ 2500 psi |
|
| -- |
API Gasket Pressure Range |
API 2000÷10000 psi |
|
| -- |
PN Gasket Pressure Range |
PN 6 ÷ 420 |
|
| Sealing Element |
Temperature - Operating |
| PTFE |
Cryogenic to +260°C |
| MICA |
Cryogenic to +1000°C |
- Thickness (camprofile gasket + sealing layers)
- SS316 Metal Core thickness (other available on demand)
- GRE Laminate thickness (per side)
- GRE Laminate
- Option A: G10 (FR4)
- Option B: G11 (FR5)
- Sealing Element
- Camprofile gasket with PTFE and MICA layers
- Sleeves thickness 0.90÷1.10 mm
- Option A: GRE G10 (FR4)
- Option B: GRE G11 (FR5)
- Washers thickness 3.00 mm
- GRE Laminate
- Option A: GRE G10 (FR4)
- Option B: GRE G11 (FR5)
- Zinc Plated Carbon Steel
