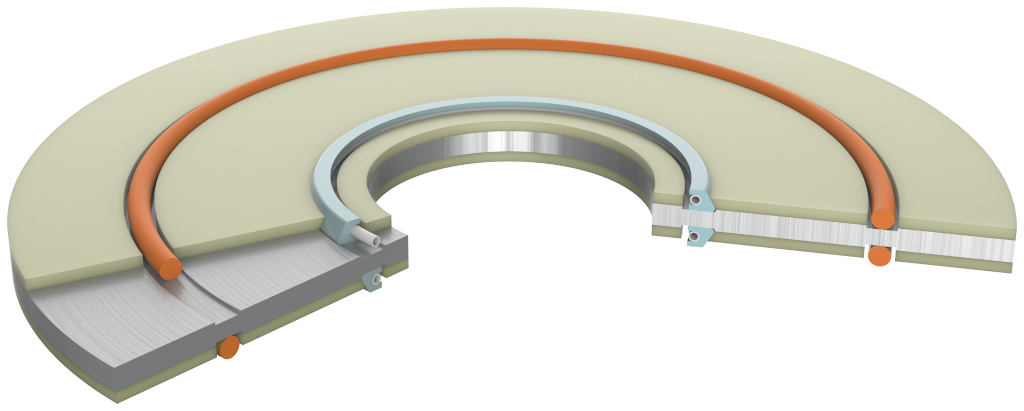

Le kit d'isolation pour bride Guardian Performer ICB est spécifique pour les applications sous-marines. L'étanchéité principale en PTFE est assistée par un joint secondaire en caoutchouc NBR ou FKM pour assurer une efficacité étanchéité du système. Puisque les joints secondaires sont bidirectionnels, ils peuvent arrêter la pression externe du côté de l'eau de mer tandis que le joint principal remplit sa fonction contenant la force interne. Le kit d'isolation pour bride Guardian Performer ICB est applicable jusqu'à 200 ° C en ANSI 150 - 2500 #, API 2 - 10K # et PN 420 #.
| ASTM |
TEST METHOD |
G10 (FR4) |
G11 (FR5) |
| D149 |
Dielectric Strength KV/mm Short Time |
29.5 ÷ 31.5 |
19.7 |
| D695 |
Compressive Strength (Kpsi) |
65 |
50 |
D790
|
Flexural Strength (Kpsi) |
65 |
57 |
| D638 |
Tensile Strength (Kpsi) |
50 |
41 |
| D570 |
Water Adsorption (%) |
0.05 |
0.10 |
| -- |
Temperature - Operating |
-130°C to +150°C |
-45°C to +200°C |
| -- |
ANSI Gasket Pressure Range |
Classes 150 ÷ 2500 psi |
|
| -- |
API Gasket Pressure Range |
API 2000÷10000 psi |
|
| -- |
PN Gasket Pressure Range |
PN 6 ÷ 420 |
|
| Sealing Element |
Temperature - Operating |
| PTFE |
Cryogenic to +274°C |
| NBR |
-40°C to +120°C |
| FKM |
-29°C to +200°C |
