Caractéristiques

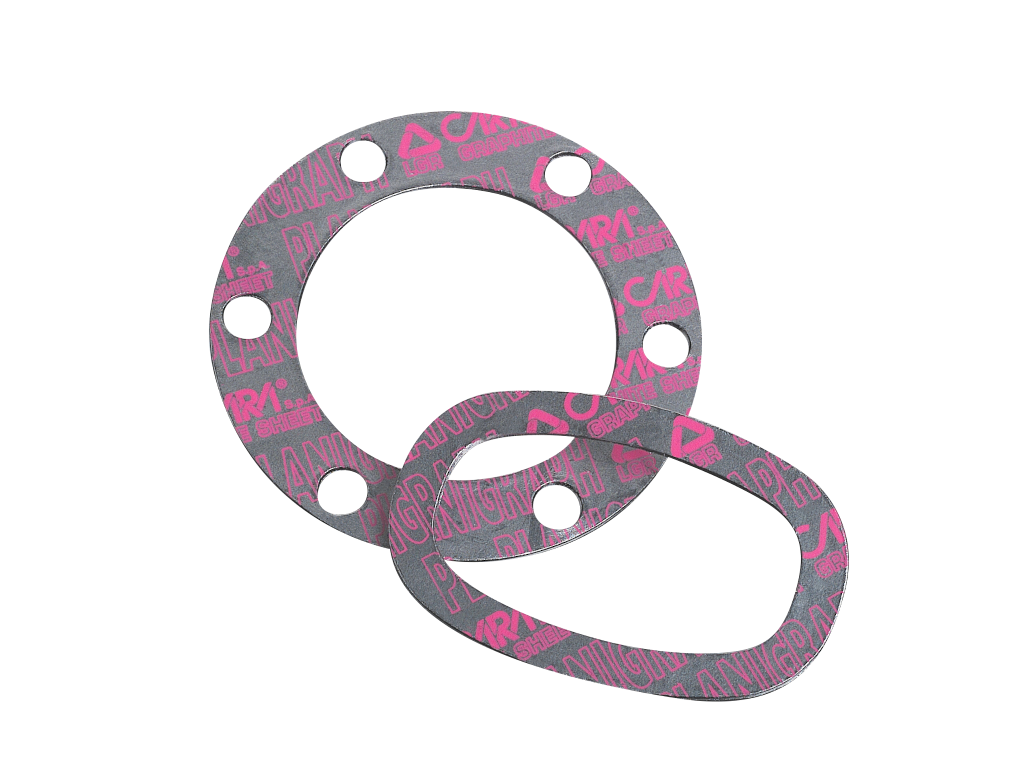

Les feuilles de joints en graphite expansé multicouches inox LGRHDI Planigraph™ sont un matériel efficace pour faire des joints statiques destinés aux services à haute température et haute pression pour les bride RF, FF, LMF et LTG des tuyauteries et des échangeurs de chaleur. LGRHDI montre une grande valeur de rétention de la charge avec une excellente résistance mécanique.
Composition
Graphite expansé C >98.00%
Reinforcement multicouches inox épaisseur 0,05 mm
Applications
Joints en graphite pour brides RF, FF, LMF et LTG
| TECHNICAL DATA | |
| T °C | -200 // +450 (1) / +550 |
| P | 200 |
| PH | 0 ÷ 14 (3) |
| PLANIGRAPH LGRHDI | Technical data 1.50 mm th | ||||
| Graphite density | gr/cm3 | 1.00 | |||
| Ash content | % | =< 2.00 | |||
| Reinforcing sheet material | S.Steel | 316L | |||
| Reinforcing sheet thickness | mm | 0.05 | |||
| Thickness |
|
||||
| Reinforcing sheet number (referring to the thickness 1.5/2.0/3.0) | No. |
|
|||
| Compressibility | % | 30 - 40 | |||
| Recovery | % | 15 - 20 | |||
| Maximum assembly load under service condition | N/mm2 | 140 | |||
| Available sizes : (mm) 1.000 x 1.000 and 1.500 x 1.500; (inch) 40” x 40” and 60” x 60” Available thickness: (mm) 1,0 ÷ 1,5 ÷ 2,0 ÷ 3,0; (inch) 3/64” ÷ 1/16” ÷ 5/64” ÷ 1/8”; other thickness available on demand. |
|||||
