Caractéristiques

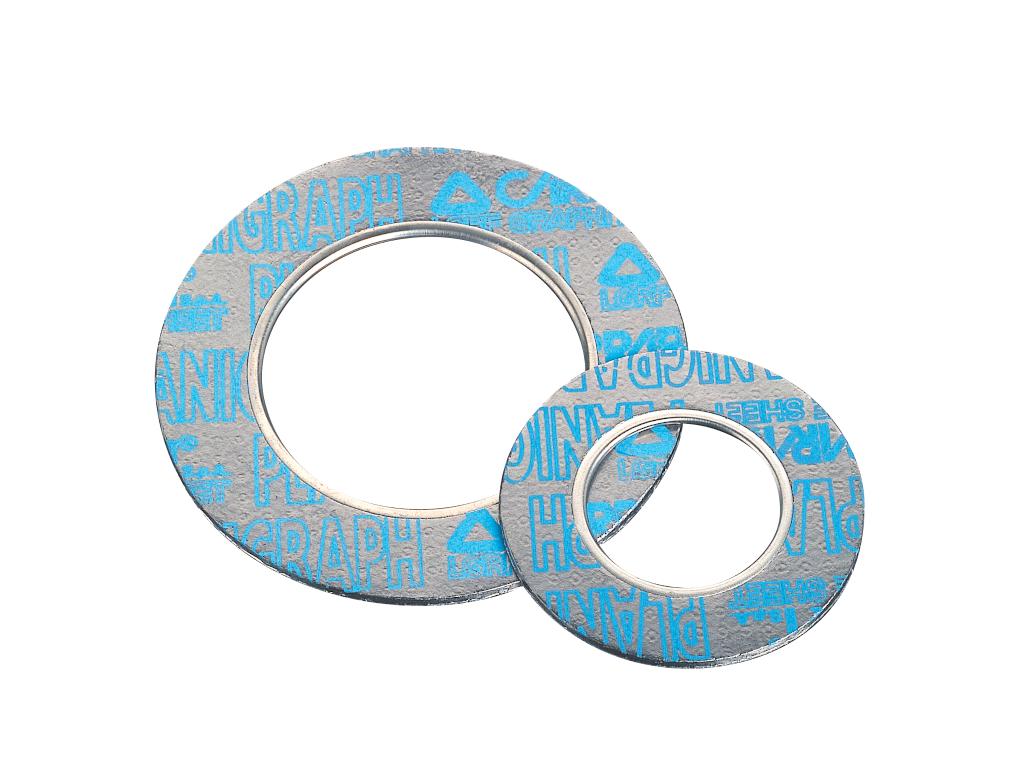

Le joint en graphite expansé avec l'anneau inox intérieur.
Metalbond™ est le joint en graphite avec l'anneau inox intérieur qui augmente l'efficacité d'étanchéité car cette solution minimise la perméabilité et les émissions.
Metalbond™ est économique et garantit une longue duré de vie en service parce que l'anneau inox intérieur empêche l'érosion et dans le même temps minimise les fuites au sein du joint et des surfaces de la bride
Le graphite ne touche le liquide et ainsi la propriété mécanique du joint d'étanchéité reste inchangé pendant le temps.
Temp de service amélioré qui garantit une plus grande sécurité et performances en réduisant les émissions.
Disponible aussi dans le modèle avec anneau inox extérieur.
Test d'émission VDI 2440 / certificat nr I -150389
Composition
Graphite expansé C > 98,00%
Insertion inox à picot
Anneau inox intérieur
Applications
Joint graphite pour étancheité des brides
| TECHNICAL DATA | |
| T °C | -200 // +450 (1) / +550 |
| P bar | 100 |
| PH | 0 ÷ 14 |
| PLANIGRAPH METALBOND | UNITE | VALUE | ||
| Thickness | Inch / mm |
|
||
| Size | Inch / mm | All ASME B16.21 size All size up to diameter 1.500 |
||
| Bulk density of the graphite | gr/cm3 | 1.00 | ||
| Ash content (DIN 51903) | % | <= 2.0 | ||
| material of reinforcing foil and eyelet | S.Steel | AISI | ||
| Thickness of reinforcing foil | mm | 0.10 | ||
| Stability under compressive stress (DIN 529913), 16h, 300°C, initial stress 50 N/mm2 |
N/mm2 | >= 48 | ||
| Compressibility | ASTM | 30 to 40 | ||
| Recovery | ASTM | 15 to 20 | ||
| Maximum assembly load | N/mm2 | 120 |
