Caractéristiques

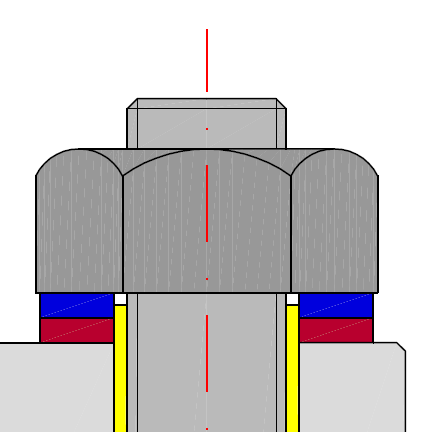

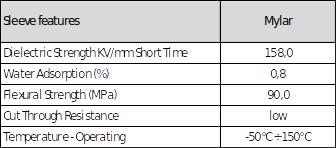

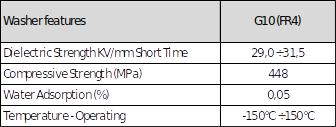

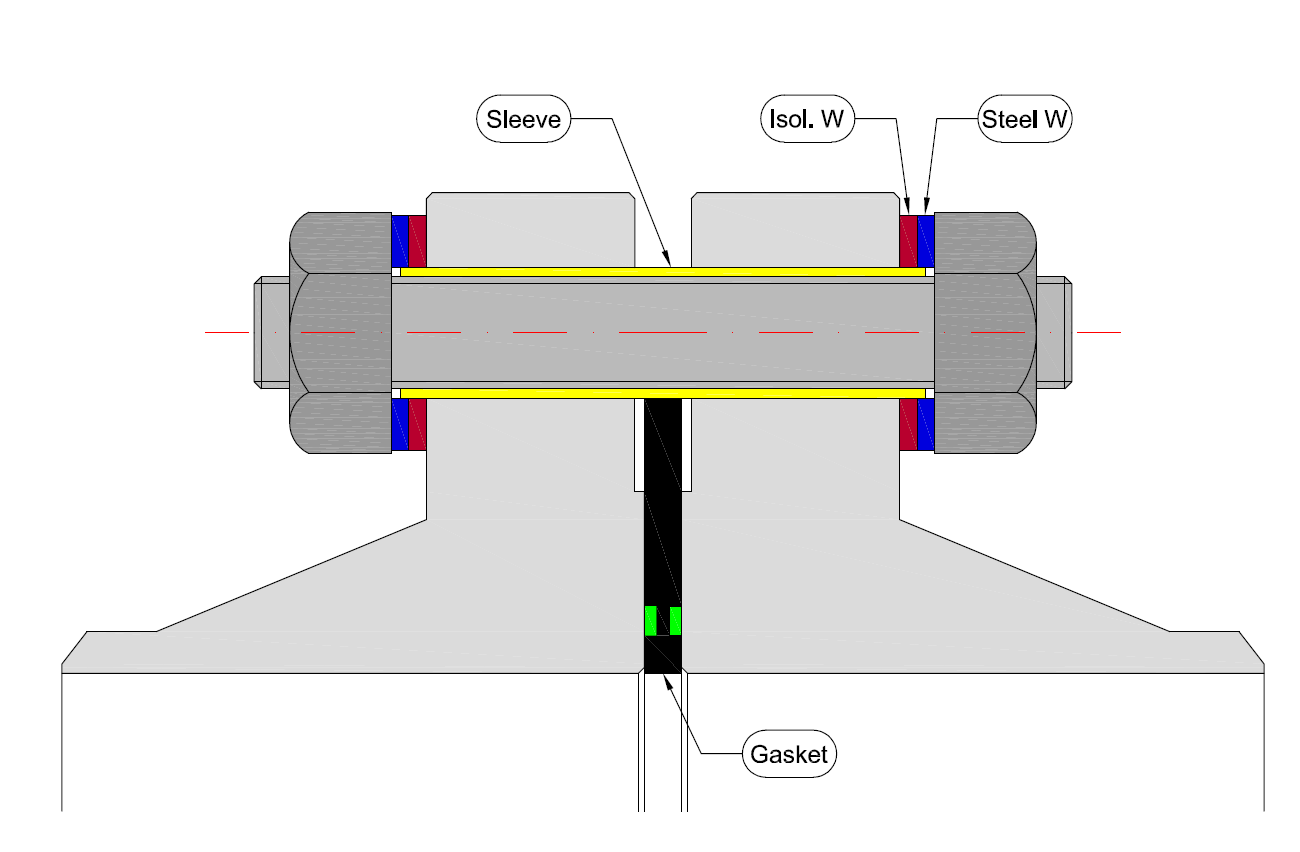

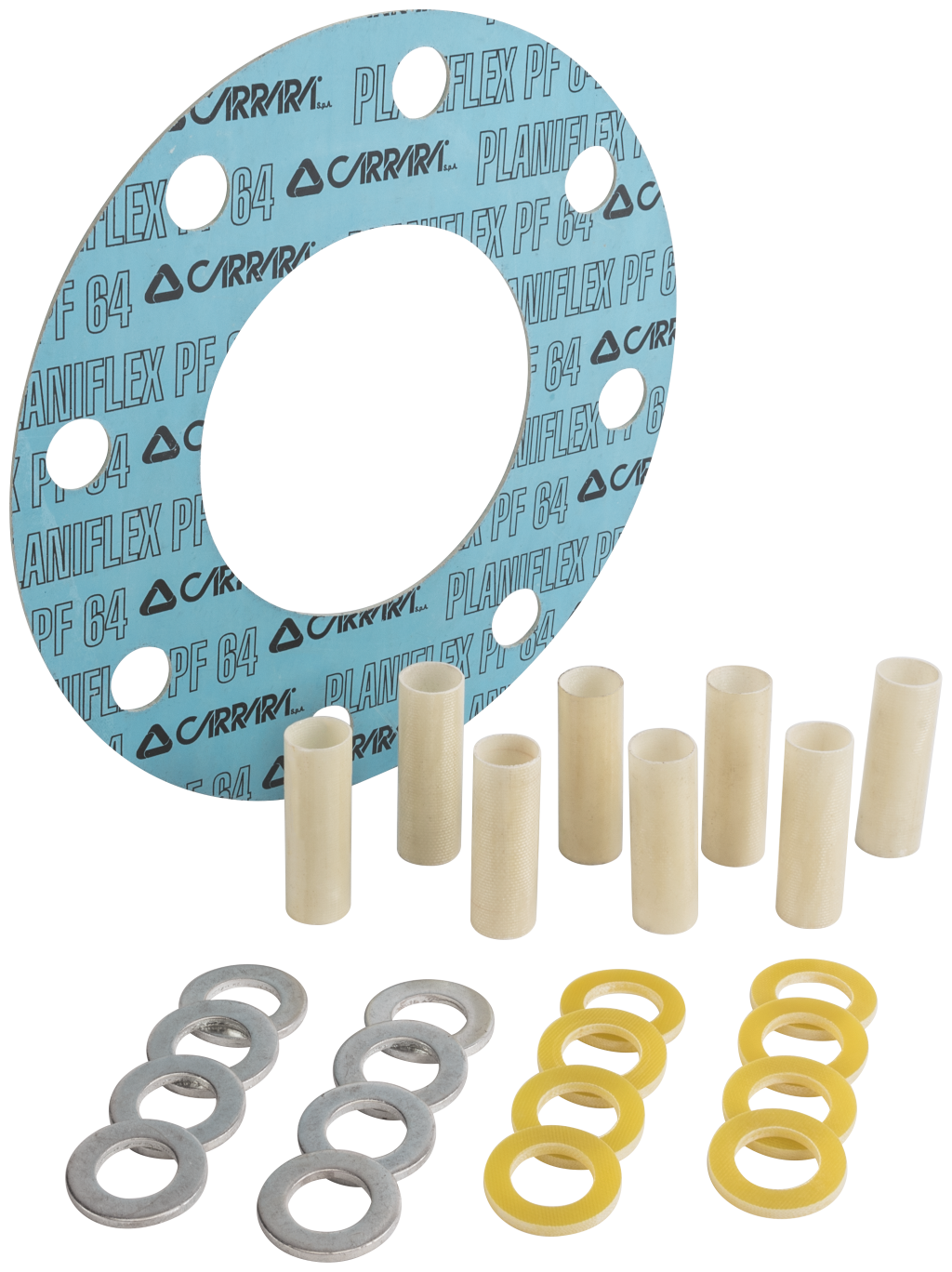

Le kit d'isolation pour bride Guardian Basic ICSF utilise Planiflex® PF64 comme matériau d'étanchéité et d'isolation. Ce joint est fait d'un matériaux à base d'aramide et de caoutchouc NBR, spécialement sélectionnés pour répondre aux normes de haute performance pour une large gamme d'applications industrielles. Planiflex® PF64 peut être appliqué à une température de -40 ° C à 250 ° C et aux classes de pression de 150 à 600 lb et PN40. Ces joints montrent la compatibilité chimique typique des caoutchoucs nitriles dans la gamme de pH. Planiflex® PF64 est applicable pour l'étanchéité avec des vapeurs, des lubrifiants, des solvants, des gaz, de la vapeur et de nombreux acides et bases dilués. Sa rigidité diélectrique d'environ 20 KV / mm est satisfaisante avec nombreuses applications de protection contre la corrosion. Afin de maximiser l'efficacité du jeu d'isolation pour bride Guardian Basic ICSF, il est toujours recommandé d'utiliser des canons et des rondelles isolantes sype GRE G10 (FR4).
|
Retainer CSF Gasket PLANIFLEX PF 64 Properties |
||
|
Typical value thickness 2.0 mm |
||
|
Dielectric Strenght |
KV/mm |
20 |
|
Compressibility ASTM F36 |
% |
8 |
|
Recovery ASTM F36 |
% |
55 |
|
Relaxation stress DIN 52913 16 hours, 300°C, 50 N/mm2 16 hours, 175°C, 50 N/mm2 |
N/mm2 |
22 28 |
|
Tensile strength DIN 52910 |
N/mm2 |
11 |
|
Gas permeability DIN 3535/4 |
mg/s m |
0.05 |
|
Thickness increase ASTM F146 1) Oil IRM 903, 5h, 150°C 2) ASTM Fuel B, 5h, 23°C |
% % |
5 5 |
|
Max operating conditions |
||
|
Peak Temperature |
°C / °F |
350 / 662 |
|
Continuous Temperature |
°C / °F |
250 / 482 |
|
Continuous Temperature with Steam |
°C / °F |
220 / 392 |
|
Pressure |
Bar / psi |
100 / 1450 |
